1. Charakteristiky zaťaženia
Po prvé, povedzme si o záťaži. Zaťaženie pripojené k aktuálnemu zdroju môže mať obrovský vplyv na jeho výkon. Vidíte, rôzne zaťaženia majú rôzne charakteristiky impedancie. Ak sa impedancia zaťaženia veľa líši, môže spôsobiť, že sa súčasný zdroj bude konať.
Napríklad v niektorých vysokofrekvenčných aplikáciách môže zaťaženie s kapacitným alebo indukčným komponentom zaviesť fázové posuny. To znamená, že prúd nemusí byť dodaný na zaťaženie v správnom čase, čo ovplyvňuje celkový výkon. A ak je impedancia zaťaženia príliš nízka, súčasný zdroj bude možno musieť usilovne usilovať o udržanie požadovaného prúdu. Na druhej strane, veľmi vysoké impedančné zaťaženie by mohlo viesť k problémom, ako sú hroty napätia.
Dovoľte mi uviesť príklad. Povedzme, že na napájanie malého LED používate aktuálny zdroj. LED diódy majú relatívne nízku a stabilnú impedanciu vpred. Ak však náhle spojíte záťaž s vysoko variabilnou impedanciou, ako je zložitý elektronický obvod, ktorý prepína medzi rôznymi stavmi, prúdový zdroj sa musí prispôsobiť muške. Ak to nie je možné, všimnete si výkyvy v aktuálnom dodanom k záťaži.
2. Teplota
Teplota je ďalším hlavným hráčom vo výkone aktuálneho zdroja. Väčšina elektronických komponentov v prúdovom zdroji, ako sú tranzistory a rezistory, je citlivá na zmeny teploty.
Ako teplota stúpa, odpor rezistorov sa môže zmeniť. Toto je známe ako teplotný koeficient odporu. Pozitívny teplotný koeficient znamená, že odpor sa zvyšuje s teplotou, zatiaľ čo negatívny znamená, že klesá. Táto zmena odporu môže vyhodiť súčasnú reguláciu zdroja.
Ovplyvnené sú aj tranzistory. Ich zisk a ďalšie elektrické charakteristiky sa môžu líšiť v závislosti od teploty. V aktuálnom zdrojovom obvode, ktorý používa tranzistory na reguláciu prúdu, môžu tieto zmeny indukované teplotou viesť k nepresnostiam vo výstupnom prúde. Napríklad v presnom prúdovom zdroji, ktorý sa používa vo vedeckom prístroji, môže malá zmena teploty spôsobiť významnú chybu v nameraných údajoch.
Na boj proti tomu je mnoho zdrojov prúdu navrhnutých s obvodmi kompenzácie teploty. Tieto obvody sa snažia pôsobiť proti účinkom zmien teploty úpravou vnútorných parametrov prúdového zdroja. Ale aj pri týchto metódach kompenzácie môžu extrémne teplotné podmienky stále predstavovať výzvu.
3. Variácie napájania
Napájanie, ktoré živí prúdový zdroj, je rozhodujúci. Akékoľvek kolísanie napájacieho napätia napájania môžu priamo ovplyvniť výkon prúdového zdroja.
Ak napätie napájania klesne, prúdový zdroj nemusí byť schopný dodať plnohodnotný prúd. Platí to najmä pre zdroje lineárneho prúdu, ktoré sa spoliehajú na stabilný zdroj napájania, aby sa udržal výstup konštantného prúdu. Na druhej strane, ak napájacie napätie napája, môže preťažiť komponenty v prúdovom zdroji, čo potenciálne spôsobí poškodenie.
V súčasných zdrojoch prepínača môžu variácie napájania napájanie ovplyvniť aj efektívnosť a stabilitu zdroja. Tieto zdroje používajú techniky prepínania na reguláciu prúdu a zmeny vstupného napätia môžu narušiť prepínajúcu prevádzku. Napríklad v prúdovom zdroji používanom v zariadení s batériou, keď sa napätie batérie v priebehu času znižuje, sa prúdový zdroj musí prispôsobiť, aby sa udržal konzistentný výstup.
4. Tolerancie komponentov
Keď vyrábame súčasné zdroje, používame veľa elektronických komponentov, ako sú rezistory, kondenzátory a tranzistory. Každá z týchto komponentov má určitú toleranciu. Tolerancia je prípustná odchýlka od nominálnej hodnoty komponentu.
Napríklad odpor s 5% toleranciou znamená, že jeho skutočný odpor môže byť kdekoľvek od 95% do 105% uvedenej hodnoty. Tieto malé variácie v hodnotách komponentov môžu sčítať a ovplyvniť celkový výkon aktuálneho zdroja.
V obvode prúdového zrkadla, ktorý je bežným typom prúdového zdroja, je porovnávanie tranzistorov rozhodujúce. Ak majú tranzistory rôzne charakteristiky v dôsledku tolerancií komponentov, aktuálne zrkadlo nemusí presne replikovať referenčný prúd. To môže viesť k chybám vo výstupnom prúde.
5. Frekvenčná odozva
Frekvenčná odozva súčasného zdroja je dôležitá, najmä v aplikáciách, kde sa súčasný musí rýchlo meniť. Súčasný zdroj so zlú frekvenčnú odozvu nemusí byť schopný držať krok s rýchlym - meniacim sa požiadavkami na zaťaženie.
Pri vysokých frekvenciách sa môžu do hry objaviť parazitické kapacity a indukcie v súčasnom zdrojovom obvode. Tieto parazitické prvky môžu spôsobiť, že súčasný zdroj bude mať obmedzenú šírku pásma. To znamená, že zdroj nemusí byť schopný dodať požadovaný prúd pri vysokých frekvenčných signáloch.
Napríklad v zvukových aplikáciách, ak sa súčasný zdroj používa na riadenie reproduktora, môže zlá frekvenčná odozva viesť k skresleniu zvukového signálu. Zdroj nemusí byť schopný presne reprodukovať vysoké frekvenčné komponenty zvuku, čo vedie k strate jasnosti zvuku.
6. Hluk
Hluk je nežiaduci signál, ktorý môže ovplyvniť výkon prúdového zdroja. Existujú rôzne typy hluku, ako je tepelný hluk, hluk výstrelu a hluk blikania.
Tepelný hluk sa generuje náhodným pohybom elektrónov v vodiči. Je prítomný vo všetkých elektronických komponentoch a zvyšuje sa s teplotou. Hluk výstrelu súvisí s diskrétnou povahou nosičov náboja (elektrónov) pretekajúcich cez komponent. Hluk blikania, známy tiež ako 1/F hluk, je výraznejší pri nízkych frekvenciách.
Tento šum je možné pridať do požadovaného prúdového signálu, čo spôsobuje kolísanie výstupného prúdu. V citlivých aplikáciách, ako sú zdravotnícke prístroje alebo vysoké - presné nástroje na meranie, môže byť veľkým problémom aj malé množstvo hluku. Napríklad v stroji elektrokardiogramu (EKG) môže hluk v prúdovom zdroji interferovať s presnou detekciou elektrických signálov srdca.
Séria DXNT ALL - Digitálna vysoká stabilita Supercondáctvo magnetových napájacích zdrojov

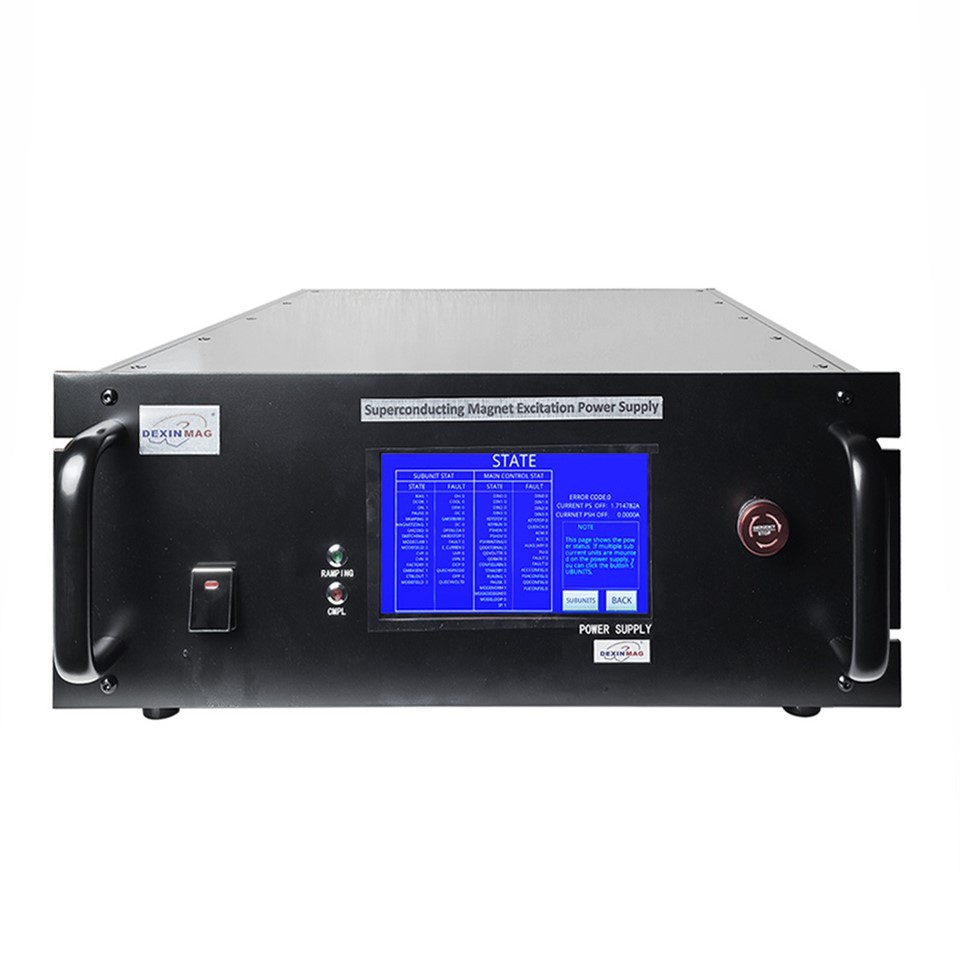

Ak hľadáte vysoký - výkonný zdrojový zdroj, pozrite sa na nášSéria DXNT ALL - Digitálna vysoká stabilita Supercondáctvo magnetových napájacích zdrojov. Tieto zdroje energie sú navrhnuté tak, aby minimalizovali účinky faktorov, o ktorých sme diskutovali. Majú vynikajúcu kompenzáciu teploty, sú menej citlivé na variácie napájania a ponúkajú veľmi nízky hluk. Vďaka svojej pokročilej technológii digitálnej kontroly môžu poskytovať vysoko stabilný prúd aj v náročnom prostredí.
7. Starnutie komponentov
V priebehu času môžu komponenty v súčasnom zdroji starnúť. Tento proces starnutia môže spôsobiť zmeny v ich elektrických vlastnostiach. Napríklad dielektrický materiál v kondenzátoroch sa môže degradovať, čo vedie k zmene kapacity. Tranzistory môžu tiež zažiť opotrebenie, ktoré môžu ovplyvniť ich výkon.
Ako komponenty vek, presnosť a stabilita súčasného zdroja môže klesať. V dlhodobej aplikácii, rovnako ako priemyselný proces kontinuálneho prevádzky, môže tento efekt starnutia postupne viesť k chybám v súčasnom výstupe. Pravidelná údržba a výmena komponentov môžu pomôcť zmierniť vplyv starnutia, ale stále je potrebné mať na pamäti.
8. Elektromagnetické interferencie (EMI)
V dnešnom svete je v okolí veľa elektromagnetického rušenia. EMI môže pochádzať z rôznych zdrojov, ako sú elektrické vybavenie v okolí, rádiové signály a dokonca aj blesk.
Toto rušenie sa môže spárovať do prúdového zdrojového obvodu a narušiť jeho normálnu prevádzku. Môže spôsobiť špičky alebo kolísanie výstupného prúdu. Napríklad v aktuálnom zdroji používanom v komunikačnom zariadení môže EMI interferovať so spracovaním signálu a viesť k chybám v prenose údajov.
Na ochranu pred EMI sú súčasné zdroje často chránené. Štítové materiály sa používajú na blokovanie elektromagnetických polí z dosiahnutia citlivých komponentov prúdového zdroja. Ďalej je možné pridať filtrovacie obvody, aby sa odstránili nechcené signály EMI zo vstupu a výstupu prúdového zdroja.
Záver
Ako vidíte, existuje veľa faktorov, ktoré môžu ovplyvniť výkon aktuálneho zdroja. Charakteristiky zaťaženia, teplota, variácie napájania, tolerancie komponentov, frekvenčná odozva, hluk, starnutie komponentov a elektromagnetické rušenie hrajú úlohu.
