Dexinmag Úspešná kontrola kvality pre 3DXHC4-70 DC 3D Helmholtz Coil
Presný generátor magnetického poľa spĺňa prísne výkonnostné normy

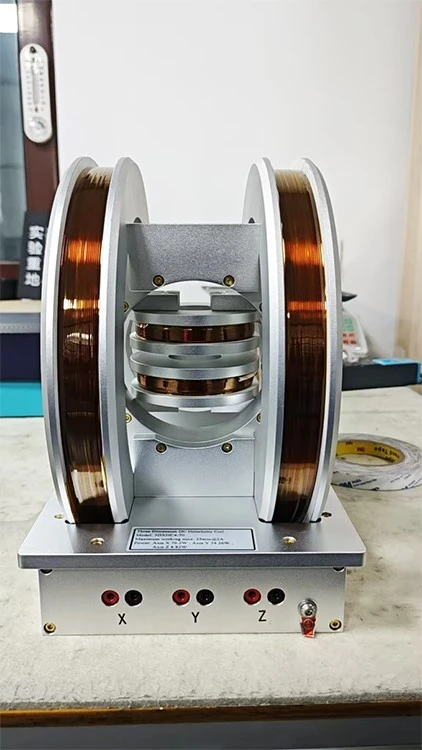

Dexinmag vydal správu o inšpekcii kvality pre svoju vlajkovú loď 3DXHC4-70 DC 3D Helmholtz Coil, čo potvrdzuje výnimočný výkon a súlad s technickými špecifikáciami. Komplexné testovanie potvrdzuje presnosť cievky pri vytváraní kontrolovaných magnetických polí pre výskumné a priemyselné aplikácie.
Kľúčové špecifikácie produktu:
- Rozmery: 212 mm (L) × 300 mm (W) × 308 mm (h)
- Váha: 21,7 kg
- Rozstup cievok:
»X axiálne: 88 mm
»Y axiálne: 46 mm
»Z axiálne: 10 mm
Overenie výkonu:
Vykonané 9. mája 2025, za kontrolovaných podmienok (18,0 stupňa Magnetické pole prostredia 0 - 30 000 nt), testy použili napájacie zdroje DX-F2031 a dx-180 gaussové metre na overenie linearity magnetického poľa vo všetkých sekiach.
Zdôrazňuje sa kritické testovacie údaje:
| Osi | Aktuálny (a) | Napätie (V) | Sila poľa (GS) |
|---|---|---|---|
| X | 1.9 | 35.40 | 70.12 |
| Y | 1.7 | 14.74 | 70.28 |
| Z | 1.7 | 3.75 | 70.17 |
Údaje demonštrujú výnimočnú lineárnu odozvu (rozsah 0,5A - 2,0A) a presnú kalibráciu na cieľovom výstupe ~ 70 GAUSS. Každá os udržiavala proporcionálnu silu poľa v porovnaní s vstupným prúdom, pričom v kalibračných bodoch sa odchýlky pod 0,2%.
Význam zabezpečenia kvality:
Toto prísne hodnotenie:
- Potvrdzuje súlad s technickými normami spoločnosti Dexinmag
- Poskytuje referenčné údaje na optimalizáciu návrhu
- Stanovuje základné metriky pre After - podporu predaja
- Potvrdzuje pripravenosť na nasadenie zákazníkov
„Konzistentnosť vo všetkých troch osách pri rôznych prúdoch podčiarkuje náš záväzok k presnému inžinierstvu,“ uviedol Dexinmag's QA olovo. „Táto správa dáva zákazníkom dôveru v predvídateľnú, opakovateľnú generovanie magnetického poľa.“
Model 3DXHC4-70 je navrhnutý pre aplikácie vyžadujúce stabilné DC polia, vrátane testovania materiálu, kalibrácie senzora a validácie elektromagnetickej kompatibility (EMC).
Kompletný prehľad inšpekcií vrátane úplných testovacích súborov údajov, navštívte:
https://www.dexinmag.com/newsinfo/1063517.html
